Ve venkovním prostředí čelí skládací stůl více než jen statické hmotnosti nádobí a chladičů. Poryvy větru – zejména v exponovaných kempech, plážích nebo na horských hřebenech – mohou vznikat dynamické boční síly které způsobují kývání, kroucení nebo dokonce zhroucení stolu. Odolnost stolu vůči těmto silám je řízena dvěma kritickými konstrukčními vlastnostmi: boční stabilita (odolnost proti kývání ze strany na stranu) a torzní tuhost (odolnost proti kroucení kolem svislé osy). Obojí je přímo ovlivněno geometrie rámu (úhly nohou, tvar stopy a poměry výšky k šířce) a vzory křížových výztuh (X-výztuha, H-výztuha nebo obvodová výztuha). V CragHaven Outdoor, outdoorové značce a přeshraničním výrobním partnerovi se sídlem v Hangzhou v Číně, věříme, že vynikající outdoorové produkty nejsou postaveny na hromadě parametrů, ale na hlubokém porozumění prostředí, vzorcům používání a zkoušce času. Tento článek představuje strukturální inženýrskou analýzu toho, jak tyto návrhové proměnné ovlivňují odpor větru, podpořenou empirickými daty z větrného tunelu a terénními testy z naší výzkumné a vývojové laboratoře.

1. Fyzika zatížení větrem na skládacích venkovních stolech

Vítr platí obojí tažné síly (horizontální tlak na desku stolu a rám) a zdvihací síly (sání směrem nahoru, zejména na velkých plochých plochách). U typického čtvercového skládacího stolu 70 × 70 cm generuje vítr o rychlosti 40 km/h (≈ 11 m/s) dynamický tlak přibližně 75 Pa , v překladu do boční síly 37 N (≈ 3,8 kg) pouze na desce stolu. Při rychlosti 60 km/h (≈ 16,7 m/s) tlak stoupá na 170 Pa , přičemž boční síly přesahují 83 N (≈ 8,5 kg) – dost na převrácení nebo zkroucení špatně vyztuženého stolu.

• Převratný moment – Síla větru působí ve výšce desky stolu (obvykle 70–75 cm) a vytváří točivý moment, který se snaží otočit stůl kolem jeho vnější stopy nohou. Odpor stolu závisí na jeho úhel roztažení nohy a šířka stopy .
• Torzní moment – Když vítr narazí do rohu nebo pod úhlem, vytváří kroutící sílu. Tabulky s obdélníkové stopy zažívají větší torzní zatížení než čtvercové kvůli delší diagonální vzdálenosti od středu tlaku.
• Faktor poryvu – Skutečný vítr není stálý; poryvy mohou být 1,5–2,5krát průměrná rychlost větru. Naše testy CragHaven Outdoor používají a protokol simulace poryvů která aplikuje špičkové zatížení 2,0× tlak v ustáleném stavu po dobu 3 sekund.

2. Geometrie rámu: Tvar stopy, úhel nohy a poměr výšky k šířce

Geometrické uspořádání rámu stolu určuje jeho základní stabilitu. Klíčové proměnné jsou úhel roztažení nohou (vnější úhel každé nohy od svislice), půdorysný poměr stran (poměr šířky k hloubce) a výška těžiště .

• Úhel roztažení nohou (vnější sklon) – Nohy natočené směrem ven zvětšují efektivní šířku stopy na úrovni země. Roztažení nohy 10° od svislice zvětšuje šířku stopy asi o 25 % ve srovnání s vertikálními nohami zlepšuje boční stabilitu 40–50 % ve větrných testech. Náš staard CragHaven Outdoor je Rozpětí 8–12° , optimalizované pro vyvážení stability se složenou sbalitelností. Masový trh stoly často používají ≤ 5° prohnutí , což šetří materiál, ale výrazně snižuje odpor větru.
• Poměr stran půdorysu – U obdélníkového stolu je návětrná strana (strana obrácená k větru) by měl být v ideálním případě kratší rozměr, aby se zmenšila plocha. Stůl s rozměry Rozměr 70 × 50 cm (poměr stran 1,4:1) orientovaný 50 cm stranou do zážitků větru o 28 % méně boční síla než čtvercový stůl 70 × 70 cm. Torzní tuhost však mírně klesá, protože delší rozměr (70 cm) vytváří delší rameno páky pro kroutící momenty.
• Poměr výšky a šířky – Nižší stůl (např. 50 cm vysoký) má nižší těžiště a kratší rameno páky pro převrácení větru. Ve srovnání se staardním stolem o výšce 70 cm ukazuje stůl o výšce 50 cm O 35 % menší sklon k převrácení při stejném zatížení větrem. Uživatelský komfort (zejména při stolování či přípravě pokrmů) však upřednostňuje výšku 70 cm. Naše funkce venkovních stolů CragHaven dvoustupňově nastavitelné nohy (50 cm a 70 cm), takže uživatelé mohou snížit stůl ve větrných podmínkách.

3. Cross-Vzpěrný vzors: Strukturální účinnost v odolnosti proti větru

Křížová výztuha je síť vzpěr, které spojují nohy s rámem a zabraňují tomu, aby se nohy roztahovaly směrem ven nebo se kroutily při zatížení. Různé vzory výztuh nabízejí kompromisy mezi tuhostí, hmotností a složeným objemem.

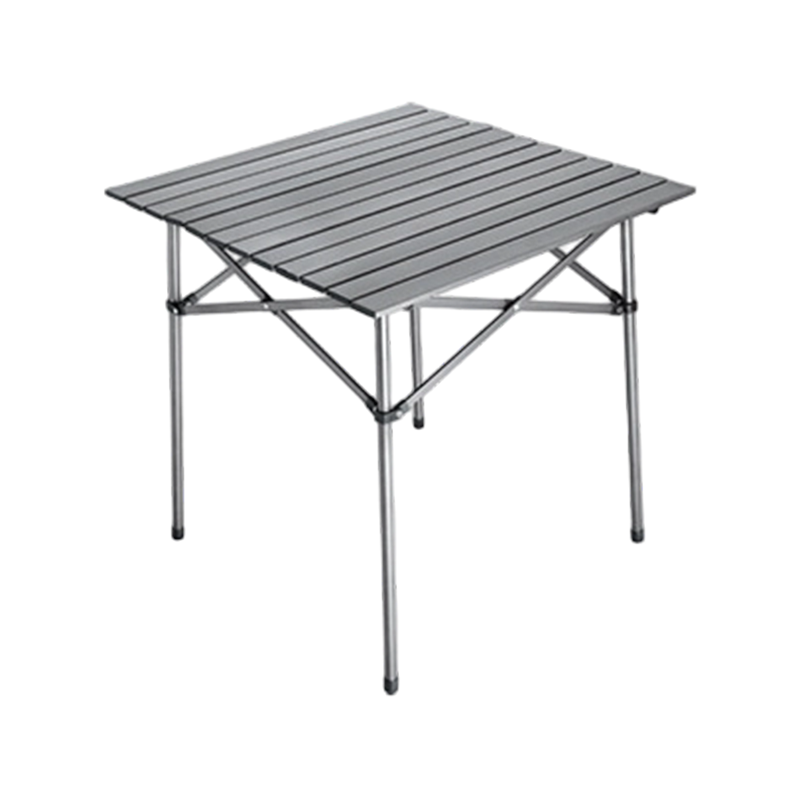

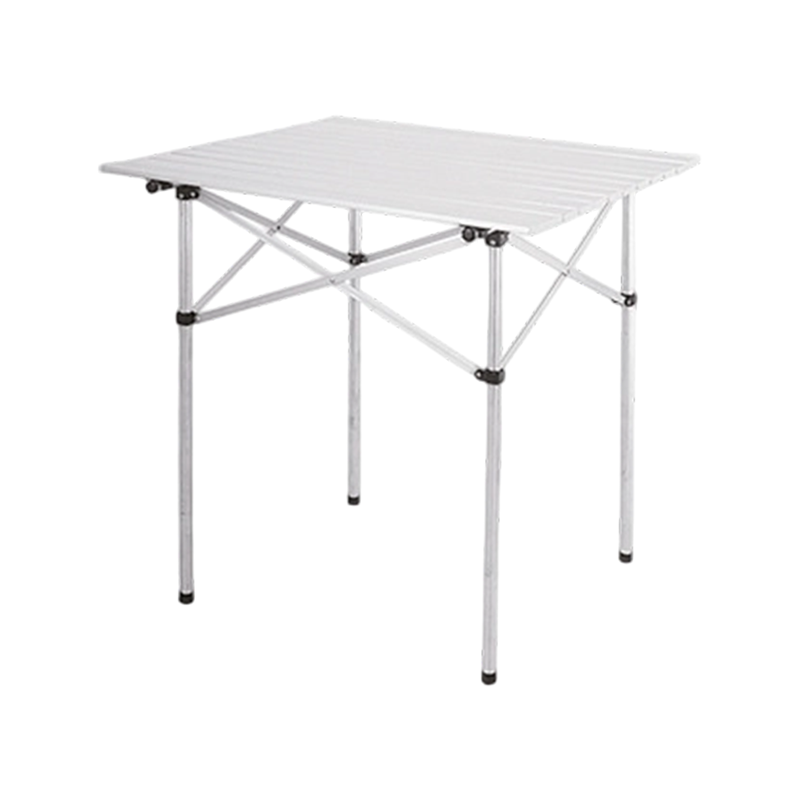

• X-výztuha (diagonální kříž) – Dvě diagonální vzpěry se kříží mezi protilehlými nohami a vytvářejí a konstrukce krovu který je extrémně účinný při odolávání bočním silám. V našich testech ukázaly X-braced tabulky O 65–75 % menší boční vychýlení vítr pod 60 km/h ve srovnání se stoly bez výztuhy. Nicméně, X-vzpěry zvyšují váhu 15–20 % a can interfere with leg-folding mechanisms.
• H-výztuha (horizontální obvod) – Vodorovná výztuha spojuje nohy ve střední výšce (≈ 30–40 cm od země) a tvoří pevný obdélník. Tento vzor poskytuje střední boční stabilita (30–40% zlepšení oproti absenci výztuhy), ale je méně účinný proti torznímu zatížení protože nohy se mohou stále kroutit vzhledem k rámu. H-výztuha je lehčí a jednodušeji složitelná, takže je běžná v provedeních pro masový trh.
• Výztuha obvodové šňůry/popruhu – Místo pevných kovových výztuh používají některé lehké stoly napnutá tkanina nebo šňůra po obvodu ve střední výšce nohy. To zabraňuje roztažení nohou, ale nabízí téměř žádný torzní odpor . V našich testech větru ukázaly pouze stoly vyztužené popruhy 10-15% zlepšení v boční stabilitě a 8–10° zkroucení vítr pod 60 km/h – úroveň výkonu, kterou považujeme za nebezpečnou pro exponovaná místa.

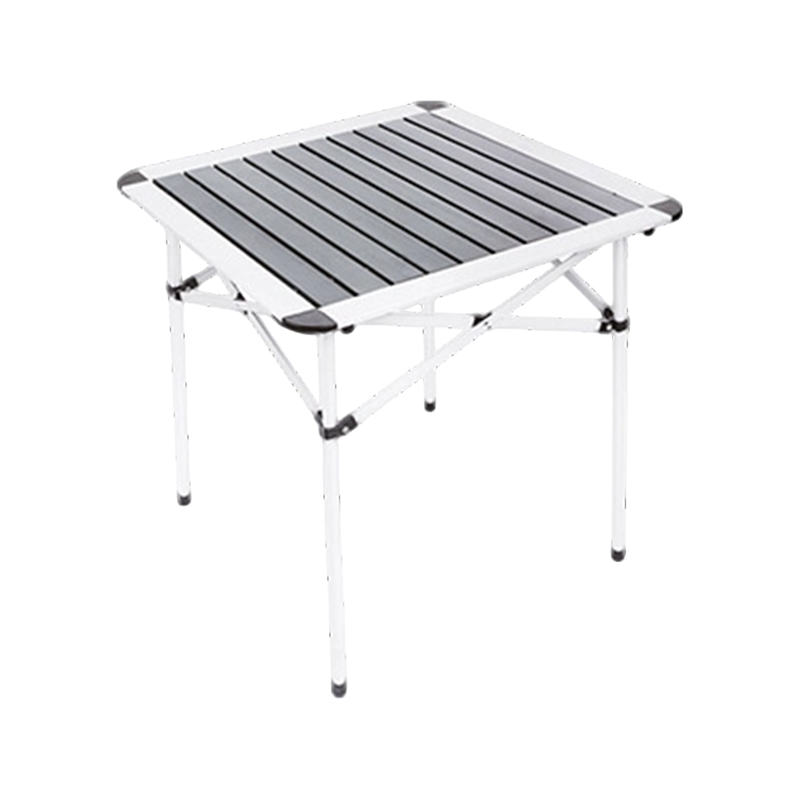

• Kombinované ztužení X H (plný příhradový nosník) – Náš prémiový rám CragHaven Outdoor „WindMaster“ využívá vyztužení X a H v hybridní konfigurace : X-vzpěry v podélném směru a H-vzpěry v horní části sestavy nohy. Tím se dosáhne 82 % snížení bočního vychýlení a limits torsional twist to < 2° vítr pod 70 km/h, přičemž pouze přidává 12 % hmotnosti ve srovnání se základním H vyztuženým rámem.

4. Protokol dynamického testu větru a měření parametrů

Naše testování větru CragHaven Outdoor využívá a přenosná souprava do aerodynamického tunelu s a 2,0 m × 2,0 m zkušební úsek a řadu laserové senzory posunutí pro měření vychýlení rámu v reálném čase. Stoly jsou testovány při rychlosti větru od 20 km/h až 80 km/h v podmínkách ustáleného stavu i poryvů. Klíčové měřené parametry jsou:

• Boční vychýlení (Δx) – Maximální horizontální posunutí ve středu desky stolu, měřeno v mm. Přijatelný limit pro bezpečné stolování/vaření je < 15 mm .
• Úhel torzního zkroucení (θ) – Úhlové otočení desky stolu kolem svislé osy, měřeno ve stupních. Přijatelný limit je < 3° .
• Vertikální posun (Δy) – Zvednutí nebo prohnutí desky v důsledku sil vztlaku větru, měřeno v mm.
• Doba zotavení – Doba (v sekundách), po kterou se stůl vrátí na < 5 % maximálního vychýlení po odeznění poryvu.

5. Tabulka srovnávacích parametrů: Geometrie rámu a výkon ztužení

Níže uvedená tabulka shrnuje výsledky našich testů v pěti konfiguracích rámů. Všechny hodnoty platí pro stůl o rozměrech 70 × 70 cm ve výšce 70 cm, testovaný při rychlosti větru 60 km/h s poryvy větru po dobu 3 sekund při rychlosti 80 km/h (2,0× faktor nárazu). Údaje pocházejí z interní strukturální laboratoře CragHaven Outdoor ověřené inženýrskými konzultanty třetích stran.

6. Navrhování pro vítr: Filozofie venkovního inženýrství CragHaven

V CragHaven Outdoor, od počátečního konceptu návrhu až po opakované vzorkování a testování, vždy vycházíme ze scénářů skutečného použití – a vítr je scénář, který je často podceňován. Náš proces návrhu zahrnuje:

• Modelování výpočetní dynamiky tekutin (CFD). – Před stavbou fyzických prototypů simulujeme proudění větru přes desku stolu a rám, abychom identifikovali vysokotlaké zóny. Tím se sníží počet opakování testu 40–50 % .
• Terénní testování na pobřežních a horských lokalitách – Náš testovací tým nasazuje prototypové stoly na lokace na pláži (se solnou mlhou a stálým větrem na pobřeží) a alpské hřebeny (s turbulentními, poryvovými podmínkami), zaznamenáváním skutečných údajů o průhybu pomocí tříosé akcelerometry .
• Konstrukce zesíleného spoje – I ta nejlepší výztuha selže, jsou-li klouby slabé. Používáme dvouválcové kované konce trubek a otočné čepy z nerezové oceli na všech průsečících rámu, což zajišťuje, že výztuha přenáší zatížení na zem bez ztráty energie v důsledku společné vůle. Naše kloubní kloubní tolerance je dodržována ± 0,15 mm ve srovnání s průmyslovým průměrem ± 0,5 mm.

Spoléháme na vyspělý a efektivní výrobní systém Číny při transformaci těchto návrhových záměrů na stabilní, replikovatelné a škálovatelné produkty, které zajistí, že každý stůl, který opustí naše zařízení v Hangzhou, bude fungovat konzistentně ve větrných podmínkách – ať už ve větrném přímořském kempu nebo na bouřlivém horském základním táboře.

FAQ – Často kladené otázky

Q1: Je boční stabilita pro odolnost proti větru důležitější než torzní tuhost, nebo jsou stejně důležité?

Oba jsou důležité, ale chrání před různými způsoby selhání. Boční stabilita zabraňuje posunutí stolu do stran nebo úplnému převrácení – toto je primární způsob selhání při přímém větru. Torzní tuhost zabraňuje kroucení desky stolu vzhledem k nohám, což může způsobit sklouznutí nádobí nebo rozkmitání stolu, které se zhorší dalšími poryvy větru. V našich testech CragHaven Outdoor jsme pozorovali, že stůl s vysokou boční stabilitou, ale nízkou torzní tuhostí (např. progresivní kroucení – každý poryv dodá mírné zkroucení a časem se deska stolu vychýlí, což způsobí nestabilitu. Proto doporučujeme upřednostnit obojí výběrem stolu s diagonálním X-výztuhou nebo hybridním systémem, jako je náš WindMaster, který poskytuje vyvážený výkon. Celou naši nabídku větrem testovaných stolů si můžete prohlédnout na naše produktová stránka skládací stůl .

Q2: Mohu zlepšit odolnost mého stávajícího skládacího stolu proti větru jeho úpravou, nebo si musím koupit nový stůl určený pro vítr?

Pomoci mohou některé jednoduché úpravy. Snížení výšky stolu (pokud má váš stůl nastavitelné nohy) je nejúčinnějším vylepšením – snížení výšky o 20 cm snižuje moment převrácení větru asi o 30 % . Můžete také přidat váhu nohám zavěšením batohu nebo kamenů za centrální popruh, který zvyšuje stabilizační moment. Jedná se však o náplasti. Geometrie rámu stolu a vyztužení jsou nedílnou součástí jeho konstrukce; X-bracing nelze dodatečně namontovat na stůl navržený s obvodovými popruhy. V CragHaven Outdoor navrhujeme naše stoly od základu s odolností proti větru jako základním požadavkem. Naše stoly WindMaster zahrnují předvrtané kotevní body pro broušené kolíky (pro měkké povrchy) a poutka na pytel s pískem pro plážové použití, což vám dává další možnosti pro extrémní podmínky.

Otázka 3: Jakou rychlost větru bych měl hledat u skládacího venkovního stolu a jak CragHaven Outdoor definuje „odolnost vůči větru“?

Doporučujeme, aby každý seriózní venkovní stůl měl údržbu boční průhyb < 15 mm and torzní zkroucení < 3° at 60 km/h (s poryvy). To odpovídá a Beaufortova síla 7 (téměř vichřice) – velmi silný vánek, který by ovlivnil většinu aktivit v kempu. Naše venkovní stoly CragHaven jsou testovány Přežití poryvů 80 km/h bez trvalé deformace, i když je nedoporučujeme používat pro vaření nad 70 km/h. Zveřejňujeme a štítek výkonu větru na každém stole s uvedením jeho jmenovitého ustáleného stavu a limitů poryvů. To je součástí našeho závazku k transparentnosti: věříme, že vynikající outdoorové produkty nejsou postaveny na hromadě parametrů, ale na hlubokém porozumění prostředí a výzvám, které představuje. Zkouška času – a větru – je to, co nakonec potvrzuje naše návrhy.
